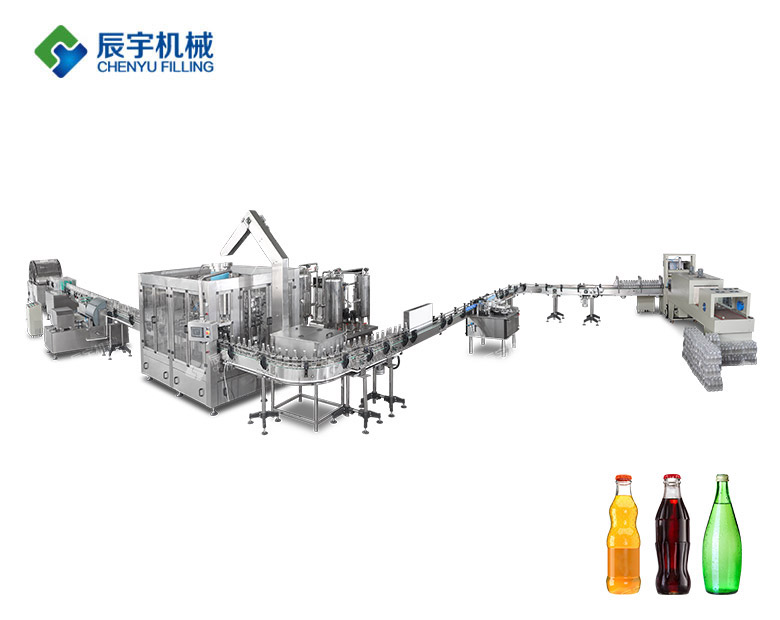

DCGF16-16-5 玻璃瓶碳酸飲料灌裝生產線
產品概述
玻璃瓶碳酸飲料灌裝生產線是辰宇機械根據國內飲料灌裝工藝要求,以引進、消化、吸收國外先進技術為基礎,研發制造而成的一種具有先進水平的等壓灌裝機設備。
產品視頻
產品介紹
玻璃瓶碳酸飲料灌裝生產線是辰宇機械根據國內飲料灌裝工藝要求,以引進、消化、吸收國外先進技術為基礎,研發制造而成的一種具有先進水平的等壓灌裝機設備。玻璃瓶碳酸飲料灌裝機主要用于玻璃瓶裝汽水、碳酸飲料、可樂、雪碧、雞尾酒、啤酒等飲料的生產。碳酸飲料灌裝設備具有結構先進、工作平衡、可靠、操作安全、維修方便、工作效率高、無級調速、生產效率高的特點。
玻璃瓶碳酸飲料灌裝機特點:
1、玻璃瓶碳酸飲料灌裝機采用PLC電腦程序控制及人機界面觸摸屏按鈕,并設有缺蓋、過載保護等報警裝置,能及時發現和排除故障,生產自動化程度高。
2、碳酸飲料灌裝生產線設有完善的清洗管理系統,確保灌裝前的沖洗質量。
3、設有完善的過載保護裝置,能有效保護機器及操作者的安全。
4、水平回轉式氣力理蓋器,具有不損壞瓶蓋表面、料斗內缺蓋有自動補蓋等功能。
5、玻璃瓶碳酸飲料灌裝設備采用卡瓶頸懸掛運行工態設計,從而使整線運行功能更加可靠,克服了由于瓶壁薄、瓶高度誤差而引起的機器不能正常運轉的因素。更換瓶型方便快捷。
設備細節

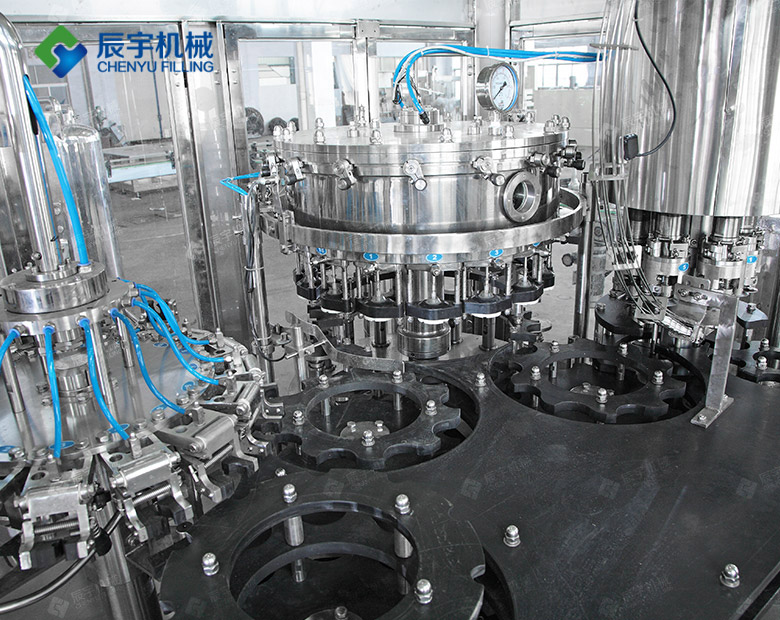

沖洗部分
1.塑料/不銹鋼304鏈板輸送2.所有304/316不銹鋼清洗頭,噴水式注水設計,節約用水,更清潔
3.304/316不銹鋼夾持器,帶塑料墊,確保清洗過程中瓶子碰撞小
4.304/316不銹鋼清洗泵,使機器更耐用

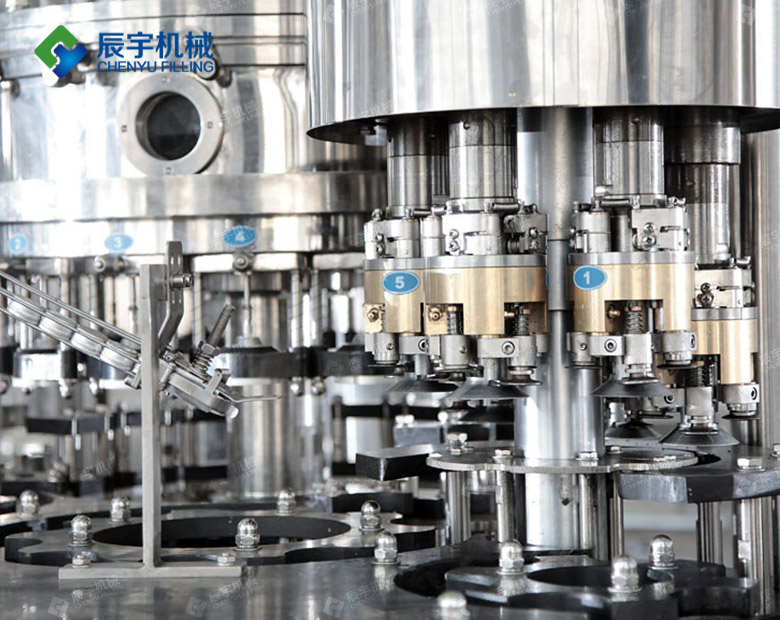

灌裝部分
1.304/316不銹鋼高精度灌裝噴嘴2.灌裝量可微調,灌裝后液位相同
3.所有304/316不銹鋼接觸部件和液體罐,精細拋光,無死角,易于清潔
4.304/316不銹鋼加注泵

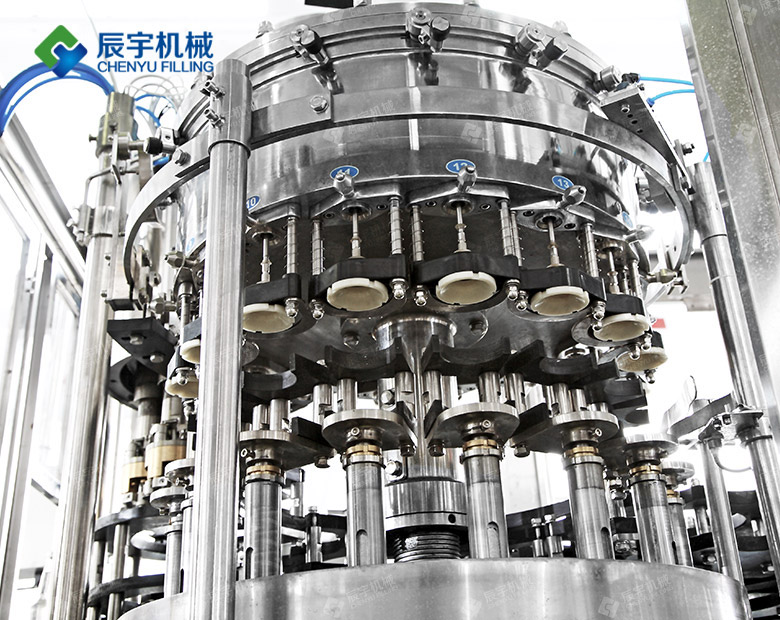

旋蓋部分
1.放置和加蓋系統,電磁加蓋頭,具有卸料功能,確保加蓋過程中瓶子碰撞小2.所有304/316不銹鋼結構
3.無瓶無蓋
4.缺瓶時自動停止
5.封口效果穩定可靠,不合格率≤0.2%
技術參數
型號 | DCGF8-8-4 | DCGF14-12-5 | DCGF16-16-5 | DCGF20-20-6 | DCGF24-24-8 | DCGF32-32-10 | DCGF40-40-12 | DCGF50-50-15 |
生產能力500ml(B/H) | 2000-3000 | 3000-4000 | 4000-5000 | 5000-70000 | 8000-10000 | 10000-12000 | 14000-15000 | 16000-18000 |
規格 | 60π | 50π | 50π | 50π | 45π | 45π | 40π | 36π |
灌裝精度 | ≤±5mm(液面定位) | |||||||
適用瓶型 | 圓形或方形 | |||||||
聚脂瓶規格 | 瓶徑Ф50~Ф100 瓶高150mm~330mm | |||||||
適用蓋型 | 塑料螺紋蓋 | |||||||
沖瓶用水壓力(MPa) | 0.2~0.25 | |||||||
沖瓶用水量(Kg/h) | 500 | 600 | 700 | 800 | 1500 | 1800 | 2500 | 3000 |
氣源壓力(MPa) | 0.4 | |||||||
耗氣量 (m3/min) | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 | 0.55 |
總功率(Kw) | 2.5 | 3 | 3.3 | 3.8 | 4.2 | 5.6 | 6.4 | 9.8 |
外形尺寸(L×W×H)(mm) | 1950×1450×2350 | 2260×1600×2350 | 2350×1900×2350 | 2900×2200×2400 | 3300×2300×2400 | 4100×2850×2400 | 4250×3200×2400 | 5750×3750×2400 |
總重量(Kg) | 2500 | 2800 | 3000 | 4000 | 5000 | 6500 | 8000 | 9000 |
